怎样将滚珠装进轴承?

您的当前位置: 首 页 >> 新闻中心 >> 行业动态

怎样将滚珠装进轴承?

发布日期:2017-07-19 作者:宏展自动化 点击:

轴承,对于机械人来说再熟悉不过了!功能就不多介绍了~


但是拆装过轴承的朋友并不多,很多刚毕业的机械专业学生更是一头雾水!

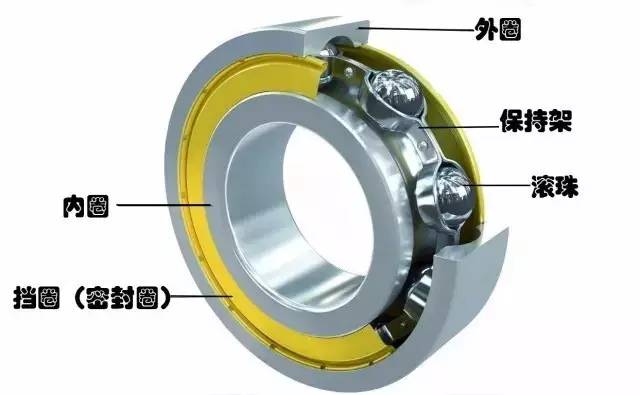

先来了解一下最基础的滚珠轴承结构吧——




滚珠轴承主要包含四个基本元件:滚珠(ball)内环(inner ring)外环(outer ring)保持器(cage or retainer)


一般工业用的滚珠轴承满足AISI52100的标准,滚珠与环通常是以高铬钢制成,洛氏硬度(Rockwell C- scale hardness)约在61-65之间。


在轴承行业,把钢珠放到内外圈中间这道工序叫做“合套”。 看看下面这张图,你是不是有恍然大悟的感觉!



“合套”工序:


1. 准备好内外圈,内圈靠一边放置

2. 放入钢球

3. 分球,用带小爪子的分球器将钢球均匀分开

4. 安放保持架并将两片保持架铆和


在实际生产中还有满装的,一般是带有装球缺口的。用的比较少: 可以看到在一侧有装球缺口,钢球从那个缺口里填进去,不过这种轴承承受轴向载荷的能力比较小,用的也比较少。




经典的轴承生产工艺流程,

看完你会对轴承的生产工艺会有全面的了解。


此外,滚珠的生产也非常有看点,

是经一个非常精细的流程加工而成的,

这一流程使一根金属线变成了一粒完美闪亮的小球。
